フィルター交換・清掃方法METHOD OF EXCHANGE

フィルター交換・清掃方法

今回、交換をご希望のフィルターをお選びください。
フィルターの清掃についてはこちらをご覧ください

空調用Air conditioning



天井取り付けタイプ



壁面取り付けタイプ



床置タイプ

換気用Ventilation



筒型タイプ



筒型＋箱型タイプ



床置タイプ

空調用フィルター 天井取り付けタイプのお客様へ

1	電源OFFの状態	リモコンで電源スイッチをOFFにしてください。

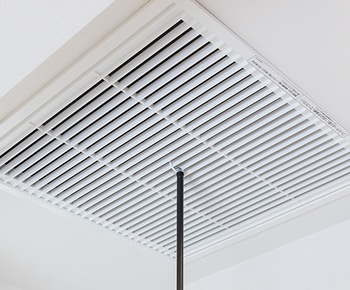

2	吸込ガラリ 吸込ガラリ金具部分拡大図	2階ホール等にある吸込ガラリの真下に行き、中央部の金具（赤丸部分）に、空調システムに付属の操作棒をしっかりと引っ掛けて下さい。
3		操作棒を使って、吸込ガラリを垂直にゆっくりと下に引いてください。 ※その際、周りに人がいないか必ず確認下さい。
4		空調用フィルターの取り外しがしやすい位置（天井から2ｍ以内）で止めてください。ロックが働き、吸込ガラリが停止します。
5		両端（赤丸部分）に爪があるので、フィルターを少し浮かせながら、空調用フィルターを引き抜いて取り外してください。

ここで清掃・交換します！

6		新しい空調用フィルターは、鉄芯（赤丸部分）がある方を上にして差し込んでください。その際、両端の爪でフィルターが固定されたことを確認してください。
7	外枠に正しく納まった状態 外枠から外れた状態	操作棒を再び吸込ガラリ中央のフックに引っかけてから、全体を少し下げると、ロックが解除されます。 その後、ゆっくりと上昇させ、外枠に吸込ガラリが収まるように戻してください。 ※吸込ガラリが勢いよく上昇することがありますので、ご注意ください。
8	電源OＮの状態	リモコンで電源スイッチをONにしてください。

空調用フィルター 壁面取り付けタイプのお客様へ

1	電源OFFの状態	リモコンで電源スイッチをOFFにしてください。
2	吸込ガラリ	吸込ガラリの前に行き、ドライバーで開閉金具（赤丸部分）を回してロックを解除します。
3		吸込ガラリを開きます。

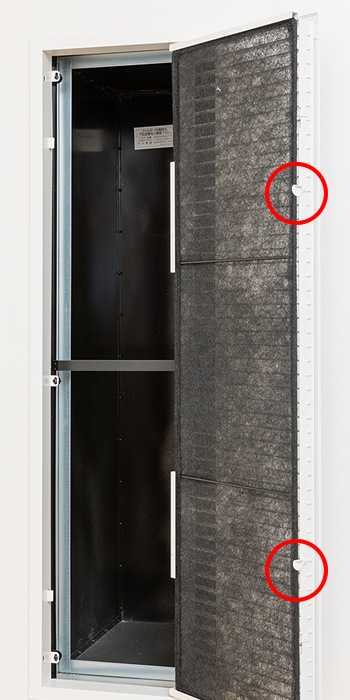

4		ガラリの横側のフィルター押さえ金具（上下2か所・赤丸部分）を回してロックを解除してください。
5		空調用フィルターを引き抜いて取り外してください。

ここで清掃・交換します！

6		新しい空調用フィルターを、鉄芯（赤丸部分）と吸込ガラリが接しないよう、鉄芯を手前にして差し込み、フィルター押さえ金具を回してロックしてください。
7	吸込ガラリを閉じます。
8	ドライバーで開閉金具を回してロックしてください。
9	電源ONの状態	リモコンで電源スイッチをONにしてください。

空調用フィルター　床置タイプのお客様へ

1	電源OFFの状態	リモコンで電源スイッチをOFFにしてください。
2		空調用フィルターのツマミを持ち、上にスライドさせてから、手前に引いて取り外してください。
3		左右にある側面の空調用フィルター2枚を、手前に引き抜いてください。

ここで清掃・交換します！

4		左右にある側面の空調用フィルターは、鉄芯が機械の内側になるように、レールにはめ込んでください。
5		正面の空調用フィルターも、鉄芯が機械の内側になるように、はめ込んでください。
6	電源ONの状態	リモコンで電源スイッチをOＮにしてください。

換気用フィルター　筒型タイプをご利用のお客様へ

1	換気スイッチがＯＦＦの状態	換気リモコンで、換気スイッチをＯＦＦにしてください。 換気スイッチをOFFにして、60分以内にONにしないと、エラー表示「Er」が出て空調がとまる場合があります。そのため、60分以内にスイッチをＯＮにしてください。 万が一、エラー表示が出た場合は、ブレーカーをおとしてリセットしてください。
2		洗面所・納戸・ＷＩＣなどにある換気フィルターボックスの、外蓋の留め具をスライドさせ、ロックを解除します。
3		外蓋を静かに下に引き降ろします。
4		内蓋の留め具を回して、ロックを解除します。
5		内蓋が開きます。 ※内蓋は留め具を外すと扉の重みで開くので、頭や顔などに当たらないよう、ご注意ください。

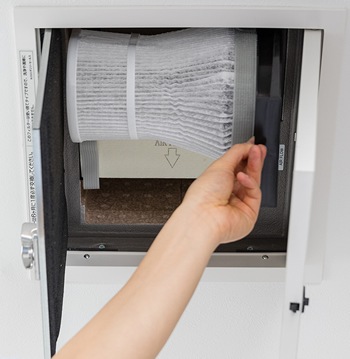

6		筒型の換気用フィルターを取付フレームとともに引き抜いてください。 ※筒状の換気用フィルターの中に、虫やホコリが溜まっていますので、ご注意ください。 ※ご自宅のシステムによって、換気用フィルターが1つの場合と2つの場合がございます。
7		マジックテープを外し、換気用フィルターを取付フレームから取り外してください。 ※モデルによって、マジックテープではなく、締め付けバンド（鉄製の留め具）の場合がございます。

ここで清掃・交換します！

8		取付フレームに換気用フィルターをはめ込み、マジックテープを巻いて固定してください。
9		筒型の換気用フィルターを、取付フレームごとはめ込んでください。 ※ご自宅のシステムによって、換気用フィルターが1つの場合と2つの場合がございます。
10		内蓋を閉じ、留め具を回してロックします。
11		外蓋を閉じ、留め具をスライドさせ、ロックします。

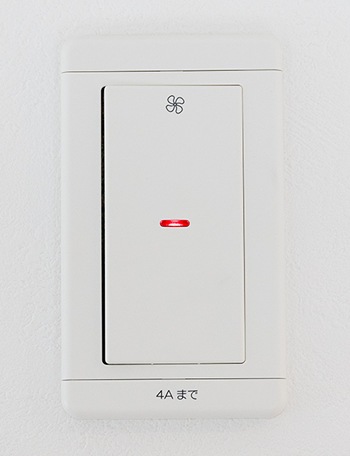

12	換気スイッチがＯＮの状態 （ライトが赤く点灯します）	換気リモコンで、換気スイッチをＯＮにしてください。 換気スイッチをOFFにして、60分以内にONにしないと、エラー表示「Er」が出て空調がとまる場合があります。そのため、60分以内にスイッチをＯＮにしてください。 万が一、エラー表示が出た場合は、ブレーカーをおとしてリセットしてください。

換気用フィルター　筒型+箱型タイプをご利用のお客様へ

1	換気スイッチがＯＦＦの状態	換気リモコンで、換気スイッチをＯＦＦにしてください。 換気スイッチをOFFにして、60分以内にONにしないと、エラー表示「Er」が出て空調がとまる場合があります。そのため、60分以内にスイッチをＯＮにしてください。 万が一、エラー表示が出た場合は、ブレーカーをおとしてリセットしてください。
2		洗面所・納戸・ＷＩＣなどにある換気フィルターボックスの、外蓋の留め具をスライドさせ、ロックを解除します。
3		外蓋を静かに下に引き降ろします。
4		内蓋の留め具を回して、ロックを解除します。
5		内蓋が開きます。 ※内蓋は留め具を外すと扉の重みで開くので、頭や顔などに当たらないよう、ご注意ください。
6		筒型の換気用フィルターを取付フレームとともに引き抜いてください。 ※筒状の換気用フィルターの中に、虫やホコリが溜まっていますので、ご注意ください。 ※ご自宅のシステムによって、換気用フィルターが1つの場合と2つの場合がございます。

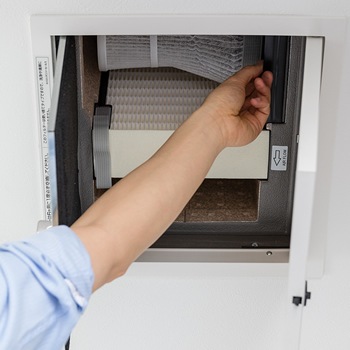

7		片手で箱型の換気用フィルターを支えながら、固定バンドをゆるめ、引き抜いてください。

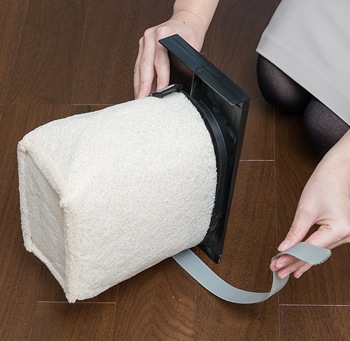

8		マジックテープを外し、筒型の換気用フィルターを取付フレームから取り外してください。 ※モデルによって、マジックテープではなく、締め付けバンド（鉄製の留め具）の場合がございます。

ここで清掃・交換します！

9		取付フレームに筒型の換気用フィルターをはめ込み、マジックテープを巻いて固定してください。
10		フィルターボックスに書かれている矢印と、箱型の換気用フィルターの矢印の向きが同じであることを確認し、はめ込んでください。
11		筒型の換気用フィルターを、取付フレームごとはめ込んでください。
12		内蓋を閉じ、留め具を回してロックします。
13		外蓋を閉じ、留め具をスライドさせ、ロックします。
14	換気スイッチがＯＮの状態 （ライトが赤く点灯します）	換気リモコンで、換気スイッチをＯＮにしてください。 換気スイッチをOFFにして、60分以内にONにしないと、エラー表示「Er」が出て空調がとまる場合があります。そのため、60分以内にスイッチをＯＮにしてください。 万が一、エラー表示が出た場合は、ブレーカーをおとしてリセットしてください。

換気用フィルター　床置タイプをご利用のお客様へ

1	換気スイッチがＯＦＦの状態	換気リモコンで、換気スイッチをＯＦＦにしてください。 換気スイッチをOFFにして、60分以内にONにしないと、エラー表示「Er」が出て空調がとまる場合があります。そのため、60分以内にスイッチをＯＮにしてください。 万が一、エラー表示が出た場合は、ブレーカーをおとしてリセットしてください。
2		機械室の室内機下部にある、点検扉を開きます。
3		左右の換気用フィルターを、枠ごと引き抜いてください。
4		フィルター枠からフィルターを取り外してください。

ここで清掃・交換します！

5		フィルター枠へフィルターを取り付けてください。 ※「オモテ」と書かれた方がフィルター枠に接しないように、取り付けてください。
6		フィルター枠ごと、換気ユニット本体に取り付けてください。 その際、突起部分（赤丸部分）が下にくるようにしてください。
7		点検扉は、手ごたえがあるまで奥に押し込んで、しっかりと閉めてください。
8	換気スイッチがＯＮの状態 （ライトが赤く点灯します）	換気リモコンで、換気スイッチをＯＮにしてください。 換気スイッチをOFFにして、60分以内にONにしないと、エラー表示「Er」が出て空調がとまる場合があります。そのため、60分以内にスイッチをＯＮにしてください。 万が一、エラー表示が出た場合は、ブレーカーをおとしてリセットしてください。

フィルター清掃方法

	方法1 フィルターの破れや劣化等を最小限に抑えるため、ブラシタイプのノズルを使って、フィルターの汚れを掃除機で吸い取ってください。
	方法2-1 流水でやさしく汚れを洗い流してください。
	方法2-2 水洗いの後は、紫外線による劣化を最小限に抑えるため、日かげで水が滴らない程度に乾かしてから、元の場所に戻してください。
E13U001A、E13U001B E13H001A E13HV01A	注意！ 一部のフィルター（E13U001A、E13U001B、E13H002A、E13H001A、E13HV01A）は使い切りタイプです。 ご利用後は清掃せず、新しく交換してください。
